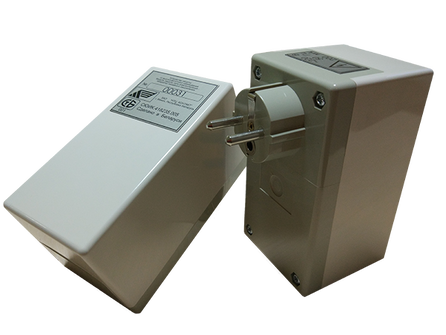

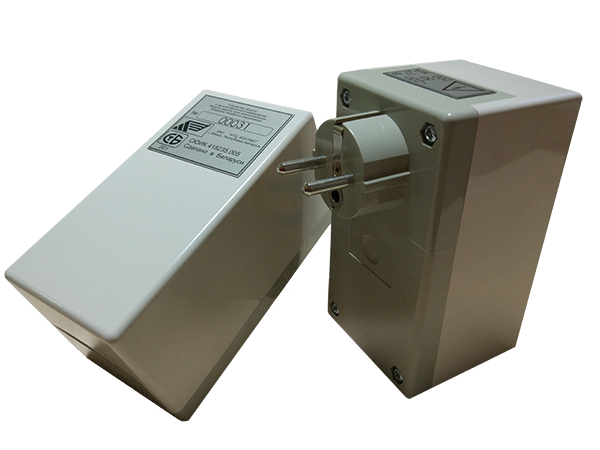

Модуль защиты сети электропитания - генератор линейного зашумления «Топаз»

ТУ BY 100037461.008-2012



Назначение

Технические характеристики

Документация



Назначение

Модуль защиты сети электропитания, относящийся к генераторам специального назначения, обеспечивает маскировку сигналов, создаваемых персональными компьютерами и другой оргтехникой в сети первичного электропитания и контуре заземления на объектах информатизации, путем создания шумовой электромагнитной помехи в однофазной и трехфазной сетях электропитания в диапазоне частот от 0,1 до 2000 МГц.

Предназначен для защиты объектов, обрабатывающих информацию ограниченного распространения от утечки по цепям электропитания и заземления методом зашумления.

Обеспечивает защиту от ВЧ-навязывания путем зашумления всей частотной области преобразованного информативного сигнала шумовым сигналом, превышающим преобразованный информативный не менее чем на 12 дБ.



Технические характеристики

Генератор линейного зашумления соответствует требованиям технического регламента ТР 2013/027/BY (СТБ 2256-2012, СТБ 2352-2013).

Модуль защиты сети электропитания обеспечивает:

  • эффективное преобразование сигналов в полосе частот не менее 1000 МГц;
  • формирование маскирующих помех при помощи генераторов шума, в которых в качестве первичного источника шума используются полупроводниковые источники случайных электрических колебаний типа «белый» шум.
  • энтропийный коэффициент качества шума не менее 0,8;
  • среднеквадратичные значения напряжения шумового сигнала в диапазоне частот от 0,1 до 300 кГц – не менее 50 дБ (мкВ) при полосе пропускания 3 кГц;
  • среднеквадратичные значения спектральной плотности напряжения шумового сигнала на нагрузке в 4 Ома:
    • в диапазоне частот от 0,15 до 30 МГц – не менее 50 дБ (мкВ/√кГц);
    • в диапазоне частот от 30 до 300 МГц – не менее 40 дБ (мкВ/√кГц);
    • в диапазоне частот от 300 до 1000 МГц – не менее 30 дБ (мкВ/√кГц);
  • среднеквадратичные значения напряжения шумового сигнала на нагрузке в 4 Ома в диапазоне частот от 1000 до 2000 МГц – не менее 30 дБ (мкВ) при полосе пропускания 120 кГц;
  • время установления рабочего режима после включения не более 10 с;
  • световую, доступную обслуживающему персоналу после вскрытия корпуса, и звуковую индикации рабочего и аварийного состояния. При нормальной работе модуля раз в 60 ± 5 мин формируется одиночный кратковременный звуковой сигнал, указывающий на работоспособность модуля. При отклонении уровня напряжения шумового сигнала от заданного на 6 дБ включается звуковая сигнализация аварийного состояния;
  • регулировку выходных уровней маскирующей помехи не менее 10 дБ по напряжению;
  • электропитание от защищаемой линии;
  • подключение прямым включением устройства в сеть электропитания 220 В/50 Гц посредством включения в розетку, имеющую заземляющий контакт.
