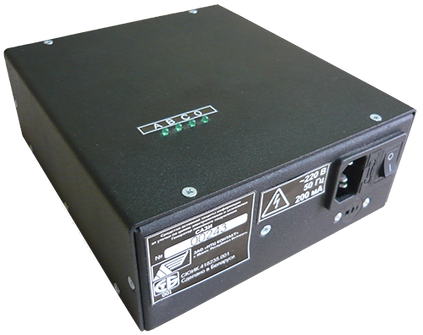

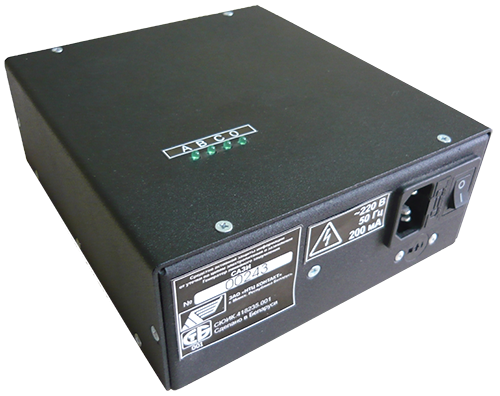

Генератор линейного зашумления «САЗИ»



ТУ BY 100037461.007-2010



Назначение

Технические характеристики

Документация



Назначение

САЗИ, относящееся к генераторам специального назначения, обеспечивает маскировку сигналов, создаваемых персональными компьютерами и другой оргтехникой в сети первичного электропитания и контуре заземления на объектах информатизации, путем создания шумовой электромагнитной помехи в однофазной и трехфазной сетях электропитания в диапазоне частот от 0,1 до 2000 МГц.



Технические характеристики

САЗИ соответствует требованиям технического регламента ТР 2013/027/BY (СТБ 2256-2012).

САЗИ имеет следующие технические характеристики:

  • защищаемые цепи – 3 фазных и заземления;
  • диапазон рабочих частот, от 0,1 до 2000 МГц;
  • уровень сигнала на выходных разъемах устройства с учетом верхнего уровня регулировки:
    • в диапазоне  частот от 0,1 МГц до 30 МГц при полосе пропускания 9 кГц – не менее 50 дБ;
    • в диапазоне  частот от 30 до 400 МГц при полосе пропускания 120 кГц – не менее 50 дБ;
    • в диапазоне частот от 400 до 2000 МГц при полосе пропускания 120 кГц – не менее 30 дБ;
  • коэффициент качества шума не менее 0,8;
  • мощность, потребляемая генератором линейного зашумления САЗИ от сети переменного тока не превышает 30 Вт;
  • габаритные размеры – 200 × 160 × 65 мм;
  • электропитание – от сети переменного тока с номинальным напряжением 220 В с отклонением от номинального от минус 15 до плюс 10 % и частотой от 49 до 51 Гц;
  • регулировка уровня мощности на выходных разъемах генератора – не менее 10 дБ;
  • система контроля функционирования и индикации генератора обеспечивает автоматическую индикацию наличия генерации (свечение светодиодов «Работа») и звуковую индикацию (режим «Авария»).



Документация

Руководство по эксплуатации
